材料分拣实训装置

浏览: 发布日期:2020-09-03
材料分拣实训装置

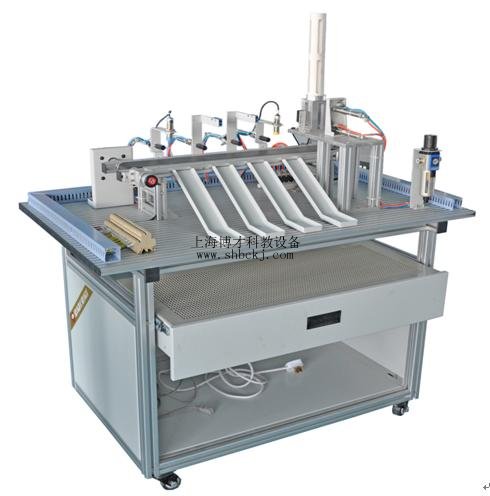

BCCL-01型 材料分拣实训装置

一、材料分拣实训装置概述
    本装置是针对机电一体化教学的要求而研发的,它涵盖了PLC、气动控制、电机传动、电磁铁控制、位置控制、传感器检测等教学内容,是实际工业现场生产设备的微缩装置。基于多种传感器的检测,实现对不同材质、不同颜色物体的分拣。装置采用全开放式布局,可充分锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。适合于自动化、电气自动化、电气工程等专业的《运动控制》、《气压系统》、《机电一体化技术》、《检测与转换技术》等课程开设实训课。
二、材料分拣实训装置特点
1.材料分拣装置由底板、实训桌(型材结构)、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成,物料传送部分由电机和同步传送带组成。
2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。PLC选用三菱FX1N-40MR(16路继电器输出24路输入)。
3.通过传感器信号采集,PLC编程,对交流电机、电磁阀、进行较复杂的开关量控制、置控制、时序逻辑控制,实现对传送带上的物料进行定位、辨识、分类。
注:静音气泵(用户自行采购),也可由本企业代为采购
三、材料分拣实训装置技术参数
1.输入电源:单相三线~220V±10% 50Hz
2.气源:0.2Mpa~0.55Mpa
3.工作环境:温度-10℃~+40℃相对湿度≤85%(25℃)海拔<4000m
4.装置容量:<0.5KW
5.外形尺寸:1000mm X 640mm X 1200mm
四、材料分拣实训装置组成
1.实训装置结构有型材底板结构、铝合金型材实训台组成
2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成,
3.物料传送部分由单相交流电机及减速器和同步带组成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成
五、实训项目
1.单相交流电机正反转控制
2.物料分拣系统的调试
3.气动控制技术应用
4.传感器技术应用
5.电磁铁技术应用
6.分拣出金属与非金属
7.分拣出黑色与白色块
8.分拣出红色与白色块
9.分拣铝质工件到任一料槽
10.分拣金属工件到任一料槽
11.分拣非金属工件到任一料槽


订货须知:
一、① 材料分拣实训装置,物料分拣实训装置,材料分拣实训设备的产品名称与型号;② 材料分拣实训装置,物料分拣实训装置,材料分拣实训设备的规格;③材料分拣实训装置,物料分拣实训装置,材料分拣实训设备是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的材料分拣实训装置,物料分拣实训装置,材料分拣实训设备的型号,请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问,请致电:021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.shbckj.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
