太阳能光电教学实验箱

浏览: 发布日期:2018-03-17
太阳能光电教学实验箱

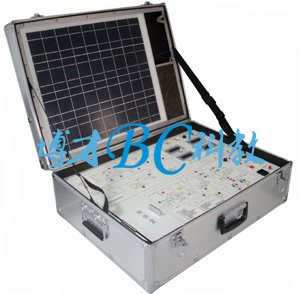

BCT-20A 太阳能光电教学实验箱

(单价:12000元)
一、太阳能光电教学实验箱基本工作原理
1.太阳能电池组件
    太阳能电池组件由多个单晶或多晶、非晶电池单元串、并联并经封装后制成。其中的单晶电池单元的功能是将太阳的光线吸收发生伏打效应产生一定的电压、电流,并按照需求串、并联而将太阳能转换成电能输出,经电缆送至控制器。
2.控制器
    控制器的作用是对蓄电池的充、放电条件加以规定和控制,并按照负载对电源的需求控制太阳能电池和蓄电池对负载的电能输出。控制器是对自动充电、用电的监控装置,当蓄电池充满电时,它会自动切断充电回路,使蓄电池不至过充;如果蓄电池电能减少,它会自动恢复充电。(新能源教具)当蓄电池放电超过规定值时,即过放电时,它会自动切断放电回路,不至使蓄电池放电过深;电能增加后,它会自动恢复供电。
3.蓄电池
    蓄电池的作用是将太阳能电池组件产生的电能储存起来。当光照不足或晚上,或者负载需求大于太阳能电池组件所产生的电能时,将存储的电能释放出来以满足负载的能量需求。
4.正弦波逆变器
    正弦波逆变器的作用是将太阳能电池组件产生的直流电或者蓄电池释放的12V直流电转化为负载需要的36V正弦交流电。
二、太阳能光电教学实验箱主要技术指标
1.太阳能电池组件功率:20W
2.蓄电池容量:12V/7Ah
3.控制器:
  额定输出电压、电流:12V/2A
  蓄电池过充保护:16.2V,恢复14.4V
  蓄电池过放保护:10.8V,恢复12.4V
  三种输出模式:普通开/关模式、光控开/光控关模式、光控开/时控关模式
4.正弦波逆变器:
  输出波形与频率:正弦波/50HZ±1HZ
  额定输入电压、电流:10.8V~13.2V/2A
  额定输出电压、电流:36V±10%/0.42A
  额定输出功率:15VA
  输出功率因数:≥95%(线性负载)
  逆变效率:≥75%
5.输入市电:AC220V/50HZ
6.箱体尺寸:660×490×240mm
7.工作环境:0°C~40°C、≤85%RH
三:太阳能光电教学实验箱实验内容
实验一:太阳能电池发电原理实验
实验1-1:太阳能光伏板能量转换实验
实验1-2:环境对光伏转换影响实验
实验二:太阳能电池光伏系统直接负载实验
实验三:光伏控制型太阳能系统发电实验
实验3-1:光伏型控制器工作原理实验
实验3-2:光伏型控制器充放电保护实验
实验四:户用型太阳能发电和利用实验
实验4-1:户用型控制器工作原理
实验4-2:户用型控制器充放电保护实验
实验五:太阳能系统电器负载实验;
实验六:综合实验
实验七:户用型控制器电脑软体实验
实验八:光伏型控制器电脑软体实验
实验九:直接負載电脑软体实验
实验十:Zigbee远端无线监测



订货须知:
一、① 太阳能光电教学实验箱的产品名称与型号;② 太阳能光电教学实验箱的规格;③太阳能光电教学实验箱是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的太阳能光电教学实验箱的型号,请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问,请致电:021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.shbckj.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
