透明液压与气动PLC综合实训装置

浏览: 发布日期:2020-10-09
透明液压与气动PLC综合实训装置


BCYY-18C 透明液压与气动PLC综合实训装置

液压面参数:
一、透明液压与气动PLC综合实训装置技术参数
1、电源:AC220V  50HZ
2、直流电源输入AC220V  输出DC24V/3A
3、可编程控制器(PLC):三菱FX1S-20MR主机  (继电器输出方式)
4、液压实验泵站电机功率:400W  调速范围0-1500r/min
       外型尺寸: 550mm×350mm×450mm
5、液压泵工作时离液压台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3-0.8Mpa(油泵最高压力:Pmax=2.5Mpa)
7、电磁换向阀:AC220V   吸力3Mpa
8、实训装置外型尺寸:1500mm×1000mm×1800mm
二、透明液压与气动PLC综合实训装置特点:
     1、透明液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。
     2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。
     3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。
     4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。
     5、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。
三、液压基本实训的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
液压元件:


气动面参数:
一、主要技术参数
1、电源AC 220V  50HZ
2、直流电源:输入AC 220V,输出DC 24V/2A
3、可编程控制器(PLC):三菱FX1S-20MR主机  12输入8输出(继电器输出方式)
4、空气压缩机(基本配置小型机) 电机功率:250W     电源:AC220V
5、公称容量:10L
6、额定输出气压0.7Mpa
7、实训装置外型尺寸:1500mm×650mm×1800mm
二、主要特点
1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器(PLC)等组件组成。
2、配备工业常用气动元件,且均配有过渡底板,可方便、随意地将元件安放在实
训面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。
3、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全
可靠,设有手动、自动、顺序等控制功能。
4、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路

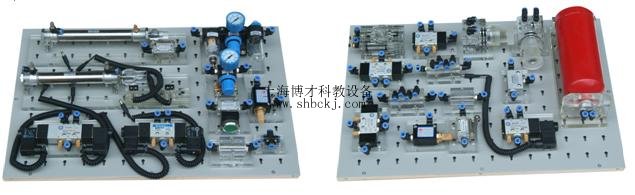

气动元件:



订货须知:
一、① 透明液压与气动PLC综合实训装置,液压与气动实训设备的产品名称与型号;② 透明液压与气动PLC综合实训装置,液压与气动实训设备的规格;③透明液压与气动PLC综合实训装置,液压与气动实训设备是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的透明液压与气动PLC综合实训装置,液压与气动实训设备的型号,请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问,请致电:021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.shbckj.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
